TSクランプ
当社独自開発にて販売開始から20年以上の実績
おかげさまで常にお客様から信頼いただいております

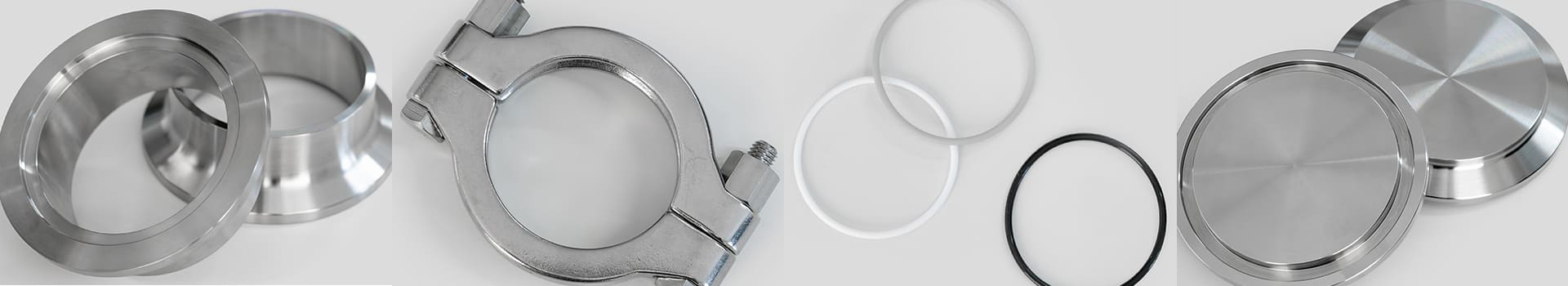

製品ラインナップ
溶接フェルール SUS304 / SUS316L
TSG-FWM（オス）

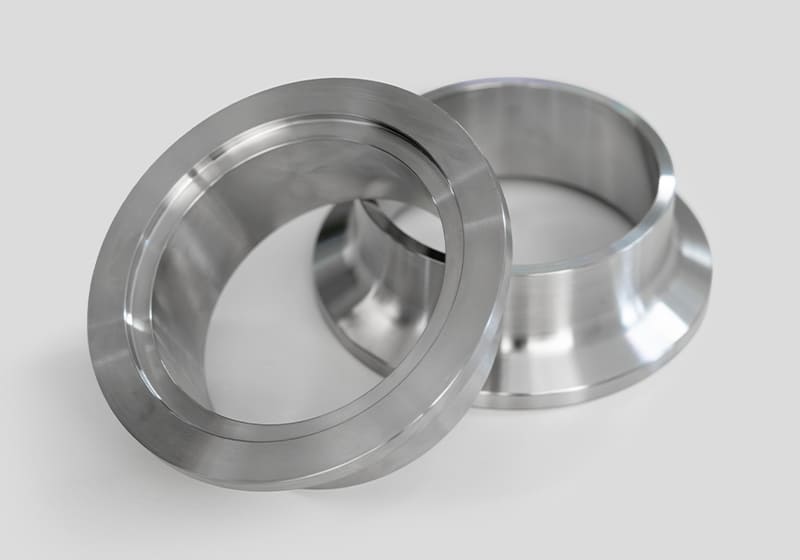

TSG-FWF（メス）
TSG-FWP（パッキン）
溶接フェルールロング SUS304 / SUS316L
TSG-FWML（オス）

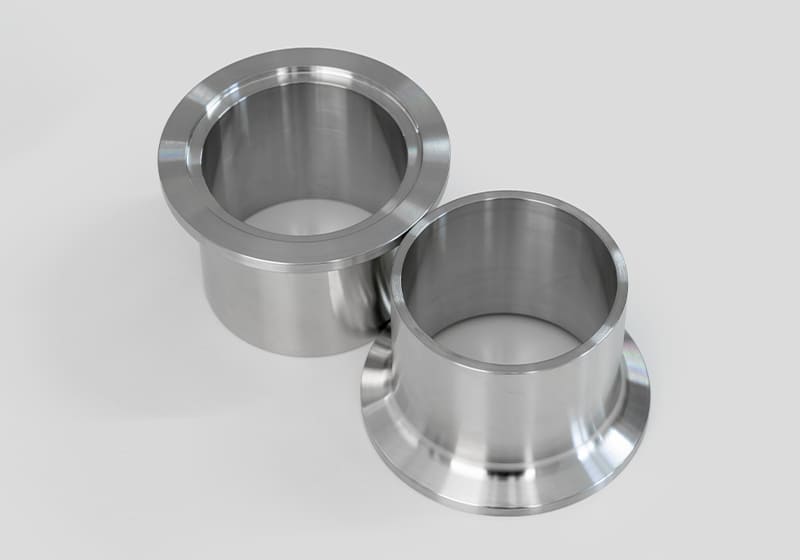

TSG-FWFL（メス）
TSG-FWPL（パッキン）
ブラインドフェルール SUS304 / SUS316L

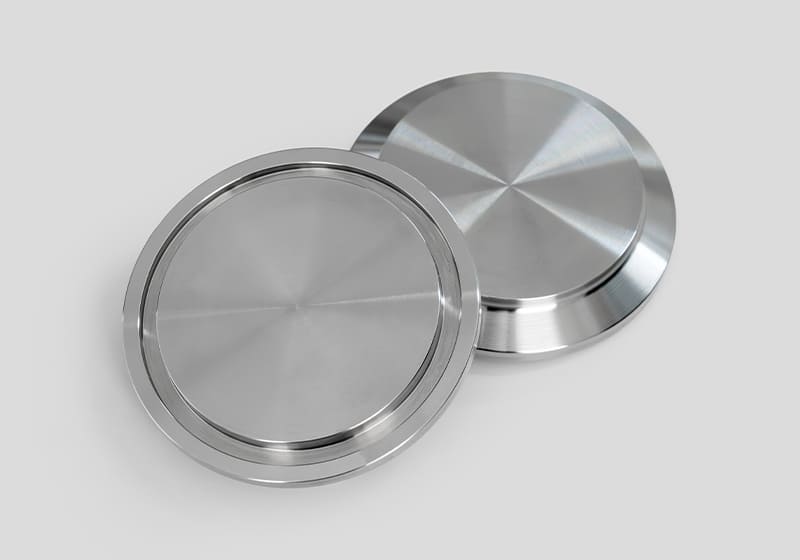

TSG-FBM（オス）

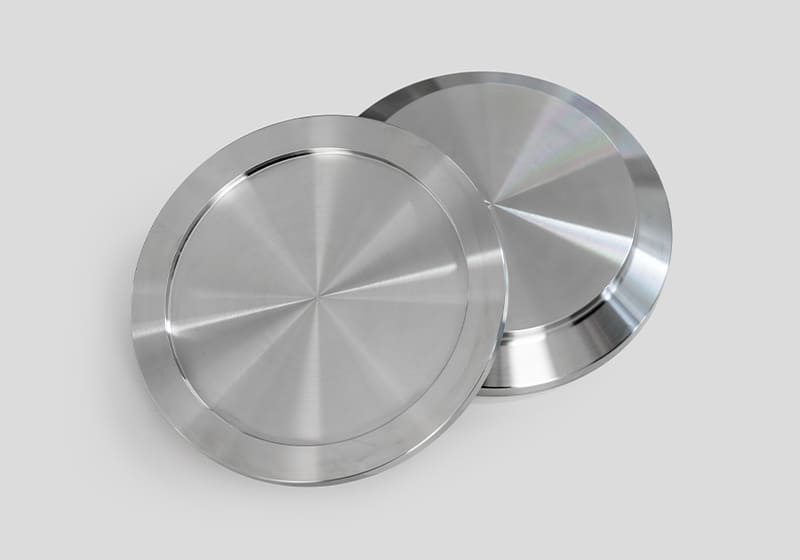

TSG-FBF（メス）
TSG-FBP（パッキン）
クランプバンド SCS13
TSG-BS（汎用型）
TSG-BH（耐久型）
フェルールについて
当社取り扱いのフェルールには①Oリングタイプと②パッキンタイプがあります
①Oリングタイプ
- 市販のOリングが使用できる。
- シール性が良く、少ない締め付け力でシールが出来ることからクランプ配管に向いている。
- フェルールが左右非対称なので配管設計時にオス型メス型の区別が必要である。
Oリング型番
| 型番 | |
|---|---|
| 10A | P20 |
| 15A | G25 |
| 20A | G30 |
| 25A | G35 |
| 32A | G45 |
| 40A | G50 |
| 50A | G65 |
| 型番 | |
|---|---|
| 65A | G80 |
| 80A | G90 |
| 90A | G105 |
| 100A | G120 |
| 125A | G145 |
| 150A | G170 |
| 200A | G220 |
| 型番 | |
|---|---|
| 250A | G270 |
| 300A | V325 |
| 350A | AS568-383 |
| 400A | AS568-385 |
| 450A | AS568-387 |
| 500A | AS568-389 |
| 600A | AS600-393 |
②パッキンタイプ
- 当社専用の全面型パッキンを使用する。
- フェルールが左右対称なので配管設計時、パッキン面が統一できる。
- パッキンを締めての配管となるため、Oリングよりは耐圧的に劣る。
ガスケット素材
Oリング
- シリコンゴム（乳白）
- フッ素ゴム/FKM（黒）
- テフロン（PTFE）
- テフロン（NKリング）白

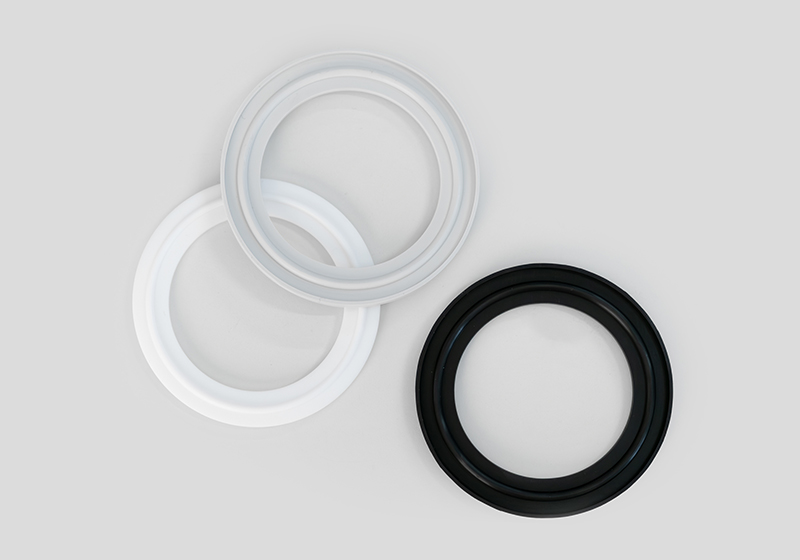

パッキン
- シリコンゴム（白）
- バイトン・フッ素ゴム/FKM（黒）
- テフロン（PTFE）白
- テフロン/シリコン
クランプバンド
材質
- 本体SCS13（ロストワックス製）
- 汎用型の蝶ナットは材質が焼結品のSUS304相当である
- 表面はバレル研磨仕上げ
各種取り扱いサイズ
TSG-FWM
SUS304 / SUS316L
- 10A
- 15A
- 20A
- 25A
- 32A
- 40A
- 50A
- 65A
- 80A
- 90A
- 100A
- 125A
- 150A
- 200A
- 250A
- 300A
- 350A
- 400A
- 500A
- 600A
TSG-FWF
SUS304 / SUS316L
- 10A
- 15A
- 20A
- 25A
- 32A
- 40A
- 50A
- 65A
- 80A
- 90A
- 100A
- 125A
- 150A
- 200A
- 250A
- 300A
- 350A
- 400A
- 500A
- 600A
TSG-FWP
SUS304 / SUS316L
- 10A
- 15A
- 20A
- 25A
- 32A
- 40A
- 50A
- 65A
- 80A
- 90A
- 100A
- 125A
- 150A
- 200A
- 250A
- 300A
TSG-BS SCS13
- 10A
- 15A
- 20A
- 25A
- 32A
- 40A
- 50A
- 65A
- 80A
- 90A
- 100A
- 125A
- 150A
- 200A
- 250A
- 300A
- 350A
- 400A
- 500A
TSG-BH SCS13
- 10A
- 15A
- 20A
- 25A
- 32A
- 40A
- 50A
- 65A
- 80A
- 90A
- 100A
- 125A
- 150A
- 200A
- 250A
- 300A
- 600A
